概述

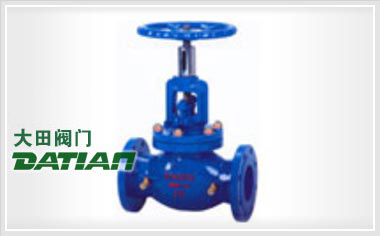

平衡閥是一種特殊功能的閥門,它具有良好的流量特性,有閥門開啟度指示,開度鎖定裝置及用于流量測定的測壓小閥。利用專用智能儀表,輸入閥門型號和開度值,根據測得的壓差信號就可直接顯示出流經該閥的流量值,只要在各支路及用戶入口裝上適當規格的平衡閥,并用專用智能儀表進行一次性調試,就可使各用戶的流量達到設定值。
性能特點
- 理想的調節性能;
- 優秀的截止功能;
- 精確到1/10圈的開啟狀態顯示;
- 理論流量特性曲線為等百分比特性曲線;
- 國家專利型啟閉鎖定裝置;
- 對應每個整圈都有因定的流量系數,調試中只要測量出閥門兩端壓差,就可以方便計算出流經閥門的流量;
- 聚四氟乙烯和硅膠密封,密封性能可靠;
- 內部元件采用YICr18Ni9或銅合金制造,抗腐蝕能力強,使用壽命長;
- 內升降閥桿,無須預留操作空間。
- 它是一種組合閥。

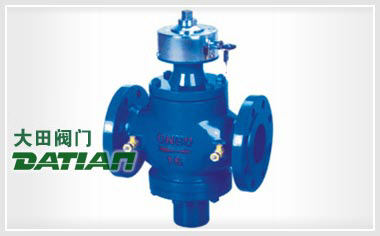

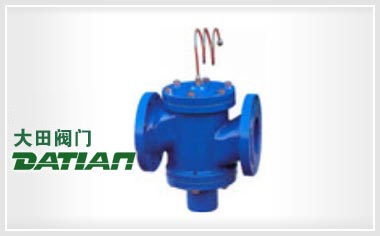

其中的ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控,從而保持流經該被控系統的流量不變的閥門,具有流量指示,可在線調節,適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節,可使系統流量自動互定在預先設置的設定直,該閥門流量調節準確,操作簡單,運行平穩,性能可靠,使用壽命長。
平衡閥的安裝
- 取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
- 帶執行機構平衡閥安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
- 準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球芯)。
- 在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
- 本類閥應安裝在管道的水平方向或垂直方向。
- 安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
- 與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
平衡閥的主要特點是本身結構緊湊,密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維護,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。平衡閥閥體可以是整體的,也可以是組合式的。
