HH44Z/X 微阻緩閉式止回閥

概述

HH44Z/X、HH44-l6阻緩閉式止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。本公司生產的徽阻緩閉止回閥可用在清水、污水、海水等介質的排水管道上,既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。

結構示意圖

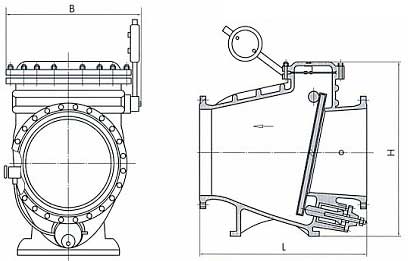

徽阻緩閉止回閥結構圖

主要零件材料

零件名稱 閥體、閥蓋 閥 瓣 閥 軸
材 料 灰鑄鐵、鑄鋼 鋼板、橡膠組合件 不銹鋼

主要技術參數

型號 公稱通徑
DN(mm)
公稱壓力
PN(MPa)
試驗壓力Ps(MPo) 最高工作壓力
(MPa)
工作溫度 適用介質
殼體 密封
T 16
HH44X-10
H 25
20-800 1.0 1.5 1.1 1.0 0-80℃(根
據用戶要求
可達200℃)
水、弱腐
蝕性介質
T
HH44X
H
1.6 2.4 1.76 1.6
HH44Z/X 2.5 3.75 2.75 2.5

主要外形尺寸(法蘭連接尺寸:按JB/T79—94)

公稱壓力
(MPa)
公稱通徑
DN(mm)
尺 寸
L H B
1.0
1.6
2.5
40 200 300 220
50 230 300 270
65 290 320 290
80 310 354 300
100 350 350 320
125 400 380 340
150 480 500 410
200 500 580 450
250 600 670 550
300 700 730 580
350 800 820 630
400 900 920 700
450 1000 950 800
500 1100 1100 900
600 1300 1200 990
700 1400 1550 1120
800 1500 1700 1300
