單(雙)座調節閥 概述

大田閥門公司引進先進技術研發生產的單座柱塞調節閥是一種頂導向單閥座調節閥,具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效 而足夠的頂部導向系統克服小開度時的震動,有效使用壽命 更長??蛇x擇多彈簧氣動簿膜機構或電動執行機構等。

單(雙)座調節閥 標準規格

閥體型式:直通鑄造球型閥體
閥芯型式:非平衡式單座柱塞閥芯
公稱通徑:DN20~200 NPS 3/4〞~ 8〞
公稱壓力:PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
法 蘭 距:符合IEC 60534
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型、
保溫夾套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:電動:3810L系列智能型執行機構、PSL系列執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

單(雙)座調節閥 閥內部件

閥芯型式:單座柱塞
流量特性:等百分比、線性 、快開
內件材質:標準材質組合及使用溫度、壓力范圍請參閱附錄

單(雙)座調節閥 可提供的用戶選擇

閥體 型式 直通 閥蓋 型式 標準、加長型
材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、
柔性石墨、波紋管
材質 304、304+STL/PTFE、316、316+STL/PTFE
執行器 氣動:見表8
電動:見表7
定位器 電氣閥門定位器、智能型數字定位器
附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

單(雙)座調節閥 型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構
H直行程 P:標準型單座調節閥
PF:軟密封單座調節閥
PL:單座籠式調節閥
PG:帶散熱型單座調節閥
PV:波紋管型單座調節閥
PD:低溫型單座調節閥
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
DN25= DN25
NPS1〞=NPS1〞
如:Z型氣動薄膜單座調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZJHP-16C DN50

單(雙)座調節閥 性能

流量特性 直線、等百分比、快開
可調范圍 50:1 (CV<6.3 30:1)
額定CV值 等百分比CV1.6~630 ,直線CV1.8~690
允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
泄漏量標準:GB/T 4213
性能指標   氣動 電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

單座調節閥 選用參數表

閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公稱通徑 行程 可選流量系數Cv(★標準型 ●推薦 ○定制)
DN20 16mm
DN25
DN32 25 mm
DN40
DN50
DN65 40mm
DN80
DN100
DN125 60mm
DN150
DN200
氣動執行機構
膜片有效面積Ae (cm2)
ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
350 350 560 900
作用方式 彈簧范圍 金屬密封允許壓差(MPa)
氣開 20-100KPa 4.46 3.09 1.98 1.16 0.7 0.44 0.28 0.18 0.17 0.11 0.07 0.07 0.05 0.03
40-200 KPa 6.4 6.4 5.94 3.34 2.14 1.31 0.84 0.53 0.51 0.33 0.21 0.22 0.15 0.09
80-240 KPa 6.4 6.4 6.4 6.4 4.99 3.05 1.95 1.25 1.18 0.78 0.5 0.51 0.36 0.21
氣關 20-100KPa 6.4 6.19 3.96 2.23 2.14 0.87 0.56 0.35 0.34 0.22 0.14 0.15 0.1 0.06
40-200 KPa 6.4 6.4 6.4 6.4 6.4 5.86 3.64 2.3 2.21 1.43 0.91 0.95 0.66 0.37
80-240 KPa 6.4 6.4 6.4 6.4 6.4 6.4 5.04 3.18 3.06 1.98 1.26 1.32 0.92 0.52

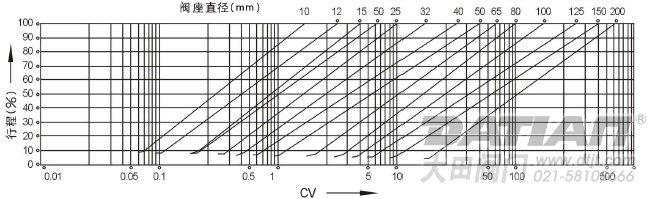

單座調節閥 IEC標準等百分比流量特性曲級圖

單座調節閥 IEC標準等百分比流量特性曲級圖

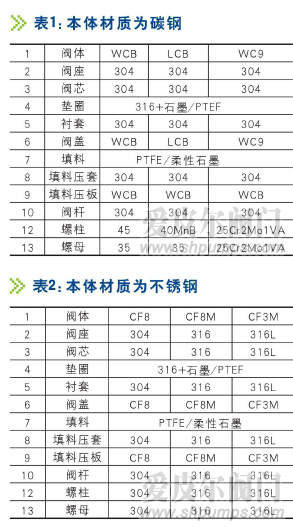

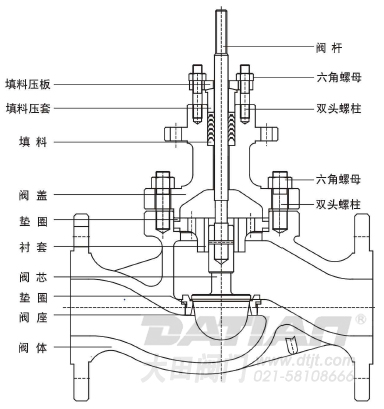

單座調節閥 標準型材料及內部結構

注: 1、以上為標準的配置結構,閥座為金屬對金屬,PTFE軟閥座是VI級密封的可選件。還可提供斯太萊合金涂層的硬化閥內件。針對具體使用溫度,我們有更加合理的螺栓螺母選擇。

單座調節閥 應用于不同工況的閥結構形式

PV波紋管型單座調節閥 PD型低溫單座調節閥本體結構

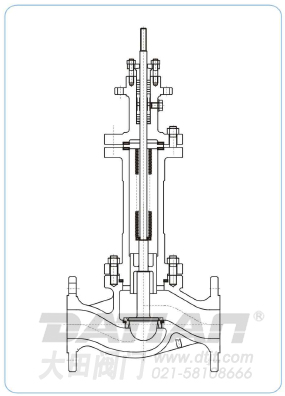

圖1:PV波紋管型單座調節閥,可使用多層波紋管密封,
有效的保護用戶珍貴的介質不會流失。

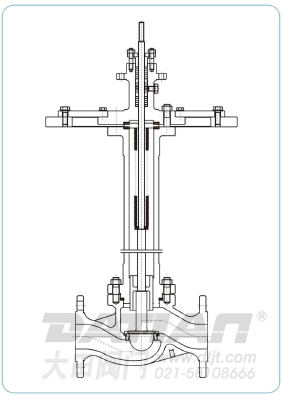

圖2:PD型低溫單座調節閥本體結構,
閥芯整體外抽式結構,維護更加簡單、方便。
PG型散熱片單座調節閥本體結構 PF型軟密封單座調節閥閥瓣結構 PL型單座籠式調節閥閥瓣結構

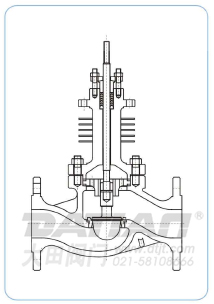

圖3:PG型散熱片單座調節閥本體
結構 可適用于-45℃大于230℃場合。

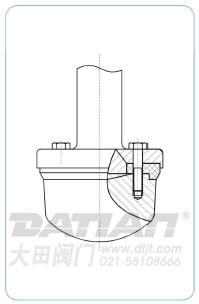

圖4:PF型軟密封單座調節閥閥
瓣結構, 適合于VI密封要求的
場合。

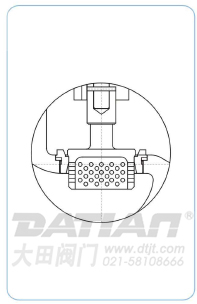

圖5:PL型單座籠式調節閥閥瓣結構,
獨特 的對稱多孔籠式閥瓣更加有效
的控制噪音及氣蝕。
