J23W外螺紋針型閥

概述

J23W外螺紋針型閥是儀表測量管路系統中重要組成部分,主要有截止閥和球閥,其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。

應用規范

  1. 設計制造:GB/T 12224-1989 ;JB/T 7747-1995
  2. 連接形式:對焊式管接頭;卡套式
  3. 結構特征:錐面密封;浮動閥瓣
  4. 閥門檢驗和實驗:GB/T 13927-1992
  5. 材料:碳鋼按GB/T 12228-1989的規定
    不銹鋼按 GB/T 1220-1989的規定

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

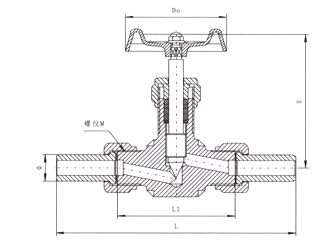

結構示意圖

J23W外螺紋針型閥



性能規范 單位:MPa

實驗項目 壓力值
公稱壓力 16
殼體實驗 24
密封試驗 17.6
氣壓試驗 9.6
適用溫度 ≤425℃
適用介質 水、蒸汽、油品等

主要零件材料

型號 閥體 接頭 閥桿 螺帽 填料
J23W-160 20# 20# 2Cr13 20# 柔性石墨
J23W-160P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

主要外形尺寸

規格 M Ф L1 L H Do 重量
DN6 M20×1.5 φ14×4 66 140 84 63 0.65
DN10 M24×4.5 φ18×4 78 160 93 78 0.8

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J23W外螺紋針型閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
