3051一體化三閥組

結構形式

3051一體化三閥組,是差壓變送器的組合件。通過閥組與各種類型的差壓變送器結為一體,使差壓變送器的鏈接簡化而牢固,并減少泄漏點。3051一體化三閥組可配接:1151、3051、EJA、ST3000等系列差變送器。

應用規范

  1. 設計制造:GB/T 12224-1989 ;JB/T 8473-1996
  2. 連接形式:法蘭式連接
  3. 結構特征:錐面密封;浮動閥瓣
  4. 閥門檢驗和實驗:GB/T 13927-1992
  5. 材料:碳鋼按GB/T 12228-1989的規定
    不銹鋼按 GB/T 1220-1989的規定

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

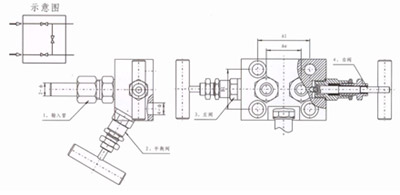

3051一體化閥組結構示意圖

性能規范 單位:MPa

實驗項目 壓力值
公稱壓力 16
殼體實驗 24
密封試驗 17.6
氣壓試驗 9.6
適用溫度 ≤180℃
適用介質 水、蒸汽、油品等

主要零件材料

型號 閥體 接頭 閥桿 螺帽 填料
3051-160 20# 20# 2Cr13 20# PTFE
3051-160P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

主要外形尺寸

規格 2-Ф 4-Ф A0 A1 B1 重量
DN6 2-Ф14 4-Ф12 35 54 41 1.9

三閥組結構原理

三閥組由閥體、二個截止閥及一個平衡閥組成。三閥組是由三個互相溝通的三個閥組成。
根據每個閥在系統中所起的作用可分為:左邊為高壓閥,右邊為低壓閥,中間為平衡閥。
三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或?qū)⒄?fù)壓測量室斷開或?qū)ā?/p>

儀表三閥組的作用

如果說是用節流原件+差壓變送器測流量的話,變送器一般都要帶三閥組或五閥組,三閥組的作用是兩個用于切斷,一個用于平衡,五閥組的作用是兩個切斷,兩個排放,一個平衡 在差壓式變送器接入工藝管道時要用“三閥組”,作用是:

  1. 在管道由初始狀態(空)加入介質時,傳感器兩側壓力會突然變化,壓差增大,為避免,應先關閉傳感器兩側的閥A、B,打開旁通閥C;
  2. 在介質充滿管道,并趨近平穩、平衡后,逐漸打開A、B,使傳感器兩側均勻施加壓力;
  3. 最后關閉閥C,傳感器開始正常工作;
  4. 關閉順序與上述情況相反。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的3051一體化三閥組性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
