AT型氣動活塞式執行機構

概述

ATD/ATS新型齒輪條式氣動薄膜執行氣器綜合了國內外最新技術,通過CAD三維模 型創新優化設計,外形美觀緊湊、現代化的造型;并采用 實用新型材料、新工藝、使產品的質量、性能更加可靠; 多規格選型更經濟實惠;產品全面符合最新國際標準技術 規范,滿足現在和未來的需求。

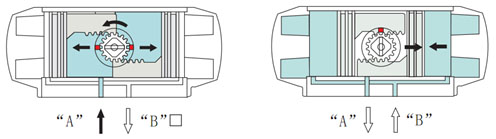

ATD雙作用執行工作原理

當氣源壓力從氣口(A)中進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(B)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(B)進入氣 缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(A)排出,同時使兩活塞齒條同步帶動輸 出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,輸出軸變?yōu)榉聪蛐D(zhuǎn),即為雙作用反轉型)。
AT型氣動活塞式執行機構 ATD雙作用執行工作原理

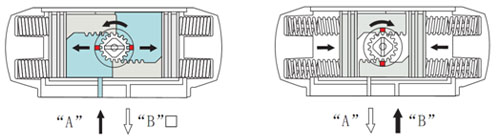

ATS單作用執行工作原理

當氣源壓力從氣口中(A)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(B)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力 經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(A)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,彈簧復位時輸出軸變?yōu)榉聪蛐?轉,即為單作用反轉型)。
AT型氣動活塞式執行機構 ATS單作用執行工作原理

型號編制

AT 作用形式 尺寸規格 選擇角度 連接尺寸 輸出軸孔尺寸 彈簧數量 操作溫度 防腐等級
AT系列氣動執行器 D:雙作用
S:單作用
50~330 90°=090
120°=120
180°=180
符合國際標準ISO5211
F03-F25
LD=平行斜角輸出孔
HT=平行對邊輸出孔
W=兩個鍵槽輸出孔
5-12只
(只有ATS)
ST=標準型-20~+80℃
HT=高溫型-15~+150℃
LT=低溫型-40~+80℃
一般場合=A
低濃度酸性環境=B

性能及參數表

型號 最大氣源壓力 旋轉角度 操作溫度 行程調節每1°圈數 缸徑φ(mm) 汽缸容量(L)
開向 關向
開關時間(S)
開向 關向
重量/每根彈簧
(Kg)
ATD/ATS-50 干燥或潤滑的
潔凈壓縮空氣8Bar
90°±4°
或全行程0°~90°
ST:(標準型)丁腈橡膠O型圈-20~+80℃
 HT:(高溫型)氟橡膠O型圈-15~+150℃
LT=(低溫型)硅橡膠O型圈-40~+80℃
1/6 50 0.1 0.2 ATD0.2 ATD0.3 ATD1.1
ATS0.3 ATS0.3 ATS1.2 0.01
ATD/ATS-63 1/6 63 0.2 0.3 ATD0.3 ATD0.3 ATD1.6
ATS0.3 ATS0.4 ATS1.8 0.02
ATD/ATS-75 1/5 75 0.3 0.5 ATD0.3 ATD0.4 ATD2.8
ATS0.4 ATS0.5 ATS3.2 0.03
ATD/ATS-88 1/5 88 0.5 0.8 ATD0.4 ATD0.5 ATD4.0
ATS0.5 ATS0.6 ATS4.7 0.06
ATD/ATS-100 1/5 100 0.7 1.1 ATS0.5 ATD0.6 ATD5.9
ATS0.7 ATS0.9 ATS6.7 0.07
ATD/ATS-115 1/5 115 1.2 1.8 ATD0.7 ATD0.8 ATD8.5
ATS0.9 ATS1.1 ATS10.0 0.13
ATD/ATS-125 1/4 125 1.5 2.3 ATD0.9 ATS1.1 ATD10.7
ATS1.2 ATS1.4 ATS12.5 0.16
ATD/ATS-145 1/4 145 2.4 3.8 ATD1.2 ATD1.4 ATD15.5
ATS1.5 ATS1.8 ATS18.3 0.25
ATD/ATS-160 1/4 160 3.1 4.9 ATD1.5 ATD1.7 ATD19.5
ATS1.8 ATS2.1 ATS23.3 0.36
ATD/ATS-180 1/4 180 4.3 6.9 ATD2.0 ATD2.2 ATD26.7
ATS2.4 ATS2.8 ATS32.8 0.50
ATD/ATS-200 1/4 200 5.9 9.5 ATD2.7 ATD3.2 ATD35.6
ATS3.5 ATS4.0 ATS43.6 0.62
ATD/ATS-240 1/4 240 10.0 15.2 ATD3.5 ATD4.0 ATD58.2
ATS4.1 ATS4.6 ATS71.0 1.12
ATD/ATS-265 1/4 265 14.5 21.4 ATD4.0 ATD4.5 ATD78.8
ATS4.5 ATS5.0 ATS96.5 1.56
ATD/ATS-330 1/4 330 25.0 40.0 ATD6.0 ATD7.0 ATD130
ATS7.5 ATS8.5 ATS163 2.95



溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AT型氣動活塞式執行機構性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
