HVJB型電磁閥

概述

HVJB25電磁閥用于氣動閥門“開啟”或“關閉”的電控操作。符合NAMUR連接標準,直接安裝在氣動執行器側面,無需管子連接。根據儀表控制系統需要選擇單電控或雙電控;二位五通電磁閥配雙作用式執行器,二位三通電磁閥配單作用式執行器,整機簡單、緊湊,體積小、壽命長。該產品有基本型(IP67)和防爆型,防爆級別ExdIIBT4,其防爆級別適用于工廠的易爆環境場所。

技術特點

  1. 工作介質:空氣(經40微米濾網過濾)
  2. 接 口:進氣口G1/4 排氣口G1/4
  3. 有效截面積2:35
  4. 潤滑:不需要(也可供油)
  5. 工作壓力(MPa):0.15-0.8
  6. 工作溫度(℃):0-50在不凍結條件下使用)
  7. 電壓范圍:15%
  8. 耗電量:AC220V:3.9VA,6.0VA,8.5VA;
  9. DC24V: 2.5W,4.8W
  10. 換向時間(S):0.05
  11. 手動方式:按下?lián)Q向(按下一旋轉可自鎖)
  12. 基本型:IP65
  13. 防爆型:ExdIIBT4

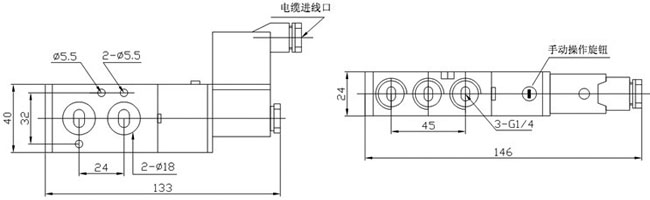

外形尺寸

HVJB型電磁閥 外形尺寸

型號編制

型 號 連通方式 接管方式 控制方式 電壓 接線線型
HVJB 23=兩位三通 1=管接式 1=單電控 1=AC220V, D=DIN基本型,
  25=兩位五通 2=板接式 2=雙電控 2=DC24V R=直接引線式



溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HVJB型電磁閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
